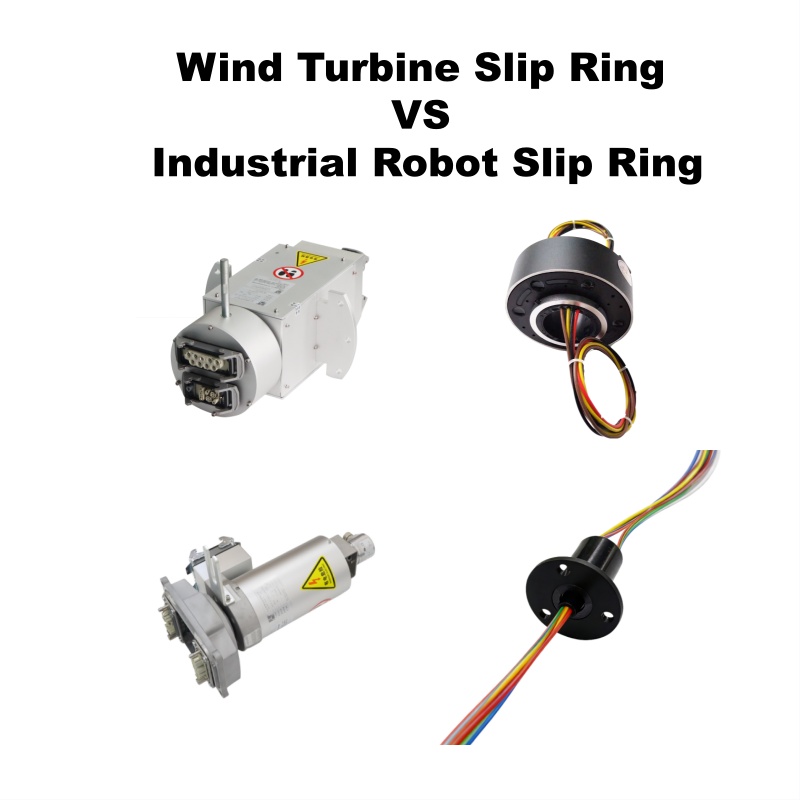

လေအားလျှပ်စစ်တာဘိုင် Slip Ring vs စက်မှုလုပ်ငန်းသုံး စက်ရုပ် Slip Ring | ဒီဇိုင်းကွာခြားချက်များနှင့် အသုံးချမှုဆိုင်ရာစိန်ခေါ်မှုများ

လေစွမ်းအင်အသစ်နှင့် စက်မှုလုပ်ငန်းသုံး ရိုဘော့များသည် အဆင့်မြင့် slip ring များအတွက် ကိုယ်စားပြုမှုအရှိဆုံး အဓိကအသုံးချမှု အခြေအနေနှစ်ခုဖြစ်သည်။ ပစ္စည်းကိရိယာနှစ်မျိုးသည် လုံးဝကွဲပြားသော လည်ပတ်မှုအခြေအနေများ၊ ပတ်ဝန်းကျင်ဆိုင်ရာ ကန့်သတ်ချက်များ၊ ဝန်ဆောင်မှုသက်တမ်းစံနှုန်းများနှင့် ရွေ့လျားမှုယုတ္တိဗေဒများရှိပြီး ပါဝါဝန်အားစွမ်းရည်၊ ပတ်ဝန်းကျင်လိုက်လျောညီထွေဖြစ်အောင် လုပ်ဆောင်နိုင်မှု၊ ဟောင်းနွမ်းမှုခံနိုင်ရည်သက်တမ်းနှင့် ဂီယာတိကျမှုတို့အရ slip ring များအတွက် မရှိမဖြစ်လိုအပ်သော ကွဲပြားသောလိုအပ်ချက်များကို တင်ပြထားသည်။

ဈေးကွက်ထဲက အထွေထွေရည်ရွယ်ချက် slip ring တွေဟာ ဒီအစွန်းရောက်အခြေအနေနှစ်ခုကို တစ်ပြိုင်နက်တည်း လိုက်လျောညီထွေဖြစ်အောင် မလုပ်နိုင်ပါဘူး။ မျက်ကန်းရွေးချယ်မှုကြောင့် သံချေးတက်ခြင်း၊ အချက်ပြမှုတုန်ခါခြင်း၊ ဝတ်ဆင်မှုတုန်ခါခြင်းနဲ့ ဝန်ဆောင်မှုသက်တမ်း နှေးကွေးခြင်းစတဲ့ ချို့ယွင်းမှုတွေကို အလွယ်တကူ ဖြစ်စေနိုင်ပါတယ်။ ပါဝါအဆင့်၊ ပတ်ဝန်းကျင်လိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်ခြင်း၊ ဝန်ဆောင်မှုသက်တမ်းစံနှုန်း၊ လည်ပတ်မှုဝိသေသလက္ခဏာများနှင့် အဓိကအခက်အခဲများအပါအဝင် အဓိကရှုထောင့်ငါးခုမှ ဤဆောင်းပါးသည် ဒီဇိုင်းကွာခြားချက်များနှင့် အသုံးချမှုဆိုင်ရာစိန်ခေါ်မှုများကို နက်နက်ရှိုင်းရှိုင်းနှိုင်းယှဉ်ထားပါသည်။လေအားလျှပ်စစ်တာဘိုင် slip ring များနှင့် စက်မှုလုပ်ငန်းသုံး စက်ရုပ် slip ring များနှင့် စက်မှုလုပ်ငန်းရွေးချယ်မှုအတွက် ယုံကြည်စိတ်ချရသော ကိုးကားချက်ပေးနိုင်ရန်အတွက် ပရော်ဖက်ရှင်နယ် စိတ်ကြိုက်ပြင်ဆင်ထားသော ဖြေရှင်းချက်များကို အသေးစိတ်ရှင်းပြပါသည်။

၁။ Scenario Slip Ring နှစ်ခုကြားရှိ Core Design ကွာခြားချက်များခြုံငုံသုံးသပ်ချက်

လေစွမ်းအင်သုံးပစ္စည်းများသည် အလွန်ကြာရှည်ခံသော ဝန်ဆောင်မှုသက်တမ်း၊ ပြင်ပအခြေအနေ အလွန်အမင်းခံနိုင်ရည်ရှိမှုနှင့် မြင့်မားသောပါဝါစဉ်ဆက်မပြတ်ထုတ်လွှင့်မှုကို အာရုံစိုက်ပြီး စက်မှုလုပ်ငန်းသုံးရိုဘော့များသည် သန့်ရှင်းသောပတ်ဝန်းကျင်လိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်ခြင်း၊ မြင့်မားသောကြိမ်နှုန်းအပြန်အလှန်မောပန်းမှုခံနိုင်ရည်ရှိမှုနှင့် မြင့်မားသောတိကျမှုရှိသောအချက်ပြထုတ်လွှင့်မှုကို အာရုံစိုက်သည်။ အဓိကကန့်သတ်ချက်ကွာခြားချက်များမှာ အောက်ပါအတိုင်းဖြစ်သည်။

၂။ လေအားလျှပ်စစ်တာဘိုင် စလစ်ကွင်း- ရာသီဥတုဒဏ်ခံနိုင်ရည်မြင့်မားပြီး ပြုပြင်ထိန်းသိမ်းမှုမလိုအပ်သော ဝန်ဆောင်မှုသက်တမ်း အလွန်ရှည်သော လေးလံသောဒီဇိုင်း

လေတာဘိုင် slip ring များကို အဓိကအားဖြင့် ကုန်းတွင်းနှင့် ကမ်းလွန်လေတာဘိုင်များ၏ nacelle နှင့် hub ၏ လည်ပတ်နေသော အစိတ်အပိုင်းများတွင် တပ်ဆင်ထားပြီး pitch system များအတွက် မြင့်မားသောပါဝါထောက်ပံ့မှု၊ control signal နှင့် sensor data transmission တို့၏ အဓိကလုပ်ဆောင်ချက်များကို လုပ်ဆောင်သည်။ လေတာဘိုင်ပစ္စည်းကိရိယာများသည် တပ်ဆင်ပြီးနောက် လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုခက်ခဲပြီး အထူးသဖြင့် ပိတ်သိမ်းမှုပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ် အလွန်မြင့်မားသော ကမ်းလွန်လေတာဘိုင်များဖြစ်သည်။ ထို့ကြောင့် လေတာဘိုင် slip ring များ၏ အဓိကဒီဇိုင်းသဘောတရားများသည်အလွန်အမင်းအခြေအနေခံနိုင်ရည်ရှိခြင်း၊ အလွန်ကြာရှည်သောဝန်ဆောင်မှုသက်တမ်း၊ ပြုပြင်ထိန်းသိမ်းမှုနည်းပါးခြင်းနှင့် လျှပ်ကာတည်ငြိမ်မှုမြင့်မားခြင်း.

ဆားငန်ရေမှုန်ရေမွှားများခြင်း၊ စိုထိုင်းဆမြင့်မားခြင်း၊ အပူချိန်ပြောင်းလဲမှုပြင်းထန်ခြင်းနှင့် သဲမုန်တိုင်းတိုက်စားခြင်းအပါအဝင် ကြမ်းတမ်းသောကမ်းလွန်ပတ်ဝန်းကျင်များနှင့် လိုက်လျောညီထွေဖြစ်အောင်ပြုလုပ်ရန်အတွက်၊ ပရော်ဖက်ရှင်နယ်လေစွမ်းအင်သုံး slip ring များကို အသုံးပြုပါသည်။ပေါင်းစပ်ထားသော အပြည့်အဝ တံဆိပ်ခတ်ထားသော သံချေးမတက်စေသော ဖွဲ့စည်းပုံ။ အခွံကို မြင့်မားသောခိုင်ခံ့သော သံချေးမတက်စေသော အလွိုင်းဖြင့် ပြုလုပ်ထားပြီး မျိုးစုံ passivation နှင့် သံချေးမတက်စေသော ဖြန်းပက်ခြင်းလုပ်ငန်းစဉ်များ ပါဝင်သည်။ အတွင်းပိုင်း အလွှာများစွာပါသော တံဆိပ်ခတ်ဖွဲ့စည်းပုံသည် ရေငွေ့၊ ဆားမှုန်ရေမွှားနှင့် ဖုန်မှုန့်များ ဝင်ရောက်မှုကို လုံးဝခွဲထုတ်ပေးပြီး သတ္တုသံချေးတက်ခြင်း၊ insulation ဟောင်းနွမ်းခြင်း၊ လျှပ်စစ်ယိုစိမ့်ခြင်းနှင့် short circuit ချို့ယွင်းချက်များကို အခြေခံအားဖြင့် ဖယ်ရှားပေးသောကြောင့် ရာသီဥတုအားလုံးတွင် တည်ငြိမ်စွာလည်ပတ်နိုင်စေပါသည်။

လည်ပတ်မှုသက်တမ်း အလွန်ရှည်ကြာပြီး လည်ပတ်မှုသက်တမ်း ၂၀ နှစ်ပြည့် လိုအပ်ချက်များနှင့် ကိုက်ညီစေရန်အတွက်၊ ထုတ်ကုန်သည် မြင့်မားသောခိုင်ခံ့မှုရှိသော ဟောင်းနွမ်းမှုဒဏ်ခံနိုင်သော contact pair များကို ကြာရှည်စွာအလုပ်လုပ်သော self-lubricating structure နှင့် တွဲဖက်အသုံးပြုထားပြီး ရေရှည်လည်ပတ်မှုအတွင်း ပွတ်တိုက်မှုဆုံးရှုံးမှုကို သိသိသာသာလျှော့ချပေးပြီး contact resistance drift နှင့် ဟောင်းနွမ်းမှုအိုမင်းခြင်းကဲ့သို့သော မမြင်ရသောအန္တရာယ်များကို ထိရောက်စွာတားဆီးပေးပါသည်။ တစ်ချိန်တည်းမှာပင်၊ အကောင်းဆုံးဖြစ်အောင်ပြုလုပ်ထားသော high-current transmission loop သည် မြင့်မားသောပါဝါ transmission အတွင်း အပူထုတ်လုပ်မှု၊ ဗို့အားကျဆင်းမှုနှင့် စွန့်ထုတ်မှုပြဿနာများကို ဖြေရှင်းပေးပြီး megawatt-level လေတာဘိုင်ဝန်ထုပ်ဝန်ပိုးများနှင့် ကိုက်ညီစေပြီး လေတာဘိုင်ပိတ်သိမ်းမှုပြုပြင်ထိန်းသိမ်းမှုကြိမ်နှုန်းကို သိသိသာသာလျှော့ချပေးပြီး လေစွမ်းအင်စီမံကိန်းများ၏ ပြည့်စုံသောလည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်ကို ထိရောက်စွာထိန်းချုပ်ပေးပါသည်။

၃။ စက်မှုလုပ်ငန်းသုံး စက်ရုပ် စလစ်ကွင်း- သန့်ရှင်းသော တိကျမှုနှင့် မြင့်မားသော ကြိမ်နှုန်း ပင်ပန်းနွမ်းနယ်မှုကို ခံနိုင်ရည်ရှိသော အလေးချိန်ပေါ့ပါးသော ဒီဇိုင်း

စက်မှုလုပ်ငန်းသုံး စက်ရုပ် slip ring များကို 6-axis စက်မှုလုပ်ငန်းသုံး စက်ရုပ်များ၊ ပူးပေါင်းဆောင်ရွက်သည့် စက်ရုပ်များ၊ sorting robots များနှင့် အခြားပစ္စည်းကိရိယာများတွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုကြပြီး 3C အီလက်ထရွန်းနစ်ပစ္စည်းများ၊ တိကျသောထုတ်လုပ်မှုနှင့် အစားအသောက်နှင့် ဆေးဝါးလုပ်ငန်းများကဲ့သို့သော အဆင့်မြင့်သန့်ရှင်းသော ထုတ်လုပ်မှုလိုင်းများကို ဝန်ဆောင်မှုပေးပါသည်။ စက်ရုပ်များ၏ အင်္ဂါရပ်များမြန်နှုန်းမြင့် အပြန်အလှန်လှုပ်ရှားမှု၊ မကြာခဏ စတင်-ရပ်တန့်ခြင်းနှင့် ပြောင်းလွယ်ပြင်လွယ်ရှိသော ဘက်စုံထောင့်ပြောင်းလဲမှုထို့အပြင်၊ သန့်ရှင်းသော အလုပ်ရုံများတွင် ညစ်ညမ်းမှုကင်းစင်သော၊ ဆူညံသံနည်းသော နှင့် တိကျမှုမြင့်မားသော စက်ပစ္စည်းလည်ပတ်မှုအတွက် တင်းကျပ်သော လိုအပ်ချက်များရှိသည်။ ထို့ကြောင့်၊ ရိုဘော့စလစ်ကွင်းများ၏ အဓိကဒီဇိုင်းသဘောတရားများမှာသန့်ရှင်းပြီး ညစ်ညမ်းမှုကင်းစင်ခြင်း၊ တိကျတည်ငြိမ်ခြင်း၊ မြင့်မားသောကြိမ်နှုန်းပင်ပန်းနွမ်းနယ်မှုကို ခံနိုင်ရည်ရှိခြင်းနှင့် သုညအချက်ပြမှုတုန်ခါမှု.

ပတ်ဝန်းကျင်လိုက်လျောညီထွေဖြစ်အောင် လုပ်ဆောင်ရာတွင် စက်ရုပ်သီးသန့် slip ring များသည် ရိုးရာ grease lubrication structure ကို စွန့်လွှတ်ပြီးအဆီကင်းပြီး ဖုန်မှုန့်ကင်းစင်သော ခြောက်သွေ့သော ယိုယွင်းမှုဒဏ်ခံနိုင်သော လုပ်ငန်းစဉ်လည်ပတ်နေစဉ်အတွင်း အပျက်အစီးများ မကျခြင်း သို့မဟုတ် ဆီလျှံခြင်းမရှိဘဲ၊ ဖုန်မှုန့်ကင်းစင်ပြီး ပိုးသတ်ထားသော အလုပ်ရုံများ၏ သန့်ရှင်းသောစံနှုန်းများနှင့် အပြည့်အဝကိုက်ညီပြီး တိကျသော workpieces များနှင့် ထုတ်လုပ်မှုပတ်ဝန်းကျင်များအတွက် ဒုတိယညစ်ညမ်းမှုကို ရှောင်ရှားပါသည်။ တစ်ချိန်တည်းမှာပင်၊ အလေးချိန်ပေါ့ပါးပြီး ကျစ်လစ်သောဖွဲ့စည်းပုံသည် စက်ရုပ်များ၏ ကျဉ်းမြောင်းသော built-in တပ်ဆင်မှုနေရာနှင့် လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်ပေးပြီး တုန်ခါမှုနည်းသော လည်ပတ်မှုဝိသေသလက္ခဏာများသည် စက်ပစ္စည်းလည်ပတ်မှုစွမ်းအင်သုံးစွဲမှုနှင့် ပုံမှန်မဟုတ်သောဆူညံသံကို ထိရောက်စွာလျှော့ချပေးပါသည်။

စွမ်းဆောင်ရည်လိုက်လျောညီထွေဖြစ်အောင်လုပ်ဆောင်ရာတွင်၊ သန်းပေါင်းများစွာသော ရီပတ်ဘလစ်ကန်များ၏ အလုပ်ခွင်အခြေအနေများ၊ မြင့်မားသောကြိမ်နှုန်းရှိသော အပြန်အလှန်လှုပ်ရှားမှုနှင့် မကြာခဏစတင်ရပ်တန့်ခြင်း အပြန်အလှန်ပြောင်းလဲမှုများကို ရည်ရွယ်၍ အကောင်းဆုံးဖြစ်အောင်ပြုလုပ်ထားသော elastic contact structure သည် contact pair များ၏ မောပန်းမှုဆန့်ကျင်ရေးနှင့် ထိခိုက်မှုဆန့်ကျင်ရေးစွမ်းရည်ကို သိသိသာသာတိုးတက်ကောင်းမွန်စေပြီး၊ မြင့်မားသောကြိမ်နှုန်းရှိသော လက်ငင်းဝန်အားအတက်အကျများကို ခံနိုင်ရည်ရှိပြီး လည်ပတ်မှုတုန်ခါခြင်း၊ အချက်ပြမှုအနှောင့်အယှက်နှင့် data jitter ကဲ့သို့သော အဖြစ်များသောပြဿနာများကို လုံးဝဖြေရှင်းပေးနိုင်ပါသည်။ ပြုပြင်ထားသော full-domain shielding design နှင့် ကိုက်ညီသောကြောင့် အလုပ်ရုံတွင် electromagnetic interference ကို ထိရောက်စွာခွဲထုတ်နိုင်ပြီး robot servo control၊ visual transmission နှင့် IO signal များကို မြင့်မားသောတိကျမှုနှင့်တည်ငြိမ်သောထုတ်လွှင့်မှုကိုသေချာစေပြီး တိကျသော automated operation ၏လိုအပ်ချက်များနှင့်ကိုက်ညီပါသည်။

၄။ နိဂုံးချုပ်- Scenario Customization သည် Stable Slip Ring လည်ပတ်မှု၏ အဓိကအချက်ဖြစ်သည်။

လေအားလျှပ်စစ်တာဘိုင် slip ring များကို လိုက်လံရှာဖွေခြင်းသံချေးခံနိုင်ရည်ရှိခြင်း၊ ကြာရှည်ခံသော ဝန်ဆောင်မှုသက်တမ်း၊ လေးလံသော ဝန်အားခံနိုင်ရည်ရှိခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုမလိုအပ်သော စွမ်းဆောင်ရည်အပြင်ဘက် အလွန်အမင်း လေးလံသော အလုပ်ခွင်အခြေအနေများနှင့် လိုက်လျောညီထွေဖြစ်အောင် လုပ်ဆောင်ရန်၊ စက်မှုလုပ်ငန်းသုံး စက်ရုပ် ချော်ကွင်းများသည် လိုက်လျောညီထွေဖြစ်အောင် လုပ်ဆောင်သည်။သန့်ရှင်းမှု၊ တိကျမှု၊ မောပန်းမှုကို ခံနိုင်ရည်ရှိမှုနှင့် မြင့်မားသောတည်ငြိမ်မှုအဆင့်မြင့် အိမ်တွင်း တိကျသော အလိုအလျောက်စနစ် အခြေအနေများနှင့် လိုက်လျောညီထွေဖြစ်အောင် လုပ်ဆောင်ရန်။ ထုတ်ကုန်နှစ်ခုသည် အသွင်အပြင်ဆင်တူသော်လည်း ပစ္စည်းရွေးချယ်မှု၊ ဖွဲ့စည်းပုံဒီဇိုင်း၊ လုပ်ငန်းစဉ်ကုသမှုနှင့် စွမ်းဆောင်ရည် အမှားပြင်ဆင်ခြင်းတို့တွင် လုံးဝကွဲပြားပြီး အခြားရွေးချယ်စရာ ဖြေရှင်းချက်မရှိပါ။

slip ring များ၏ R&D၊ စိတ်ကြိုက်ပြင်ဆင်ခြင်းနှင့် တိကျစွာထုတ်လုပ်ခြင်းတို့ကို အာရုံစိုက်ခြင်းဖြင့် ကျွန်ုပ်တို့သည် ယေဘုယျဒီဇိုင်းကို ငြင်းဆန်ပါသည်။ လေစွမ်းအင်၊ စက်မှုလုပ်ငန်းသုံးရိုဘော့များနှင့်ထုပ်ပိုးမှုအလိုအလျောက်စနစ်ကဲ့သို့သော ပိုင်းခြားထားသောစက်မှုလုပ်ငန်းများ၏ အလုပ်အခြေအနေအခက်အခဲများကို ပစ်မှတ်ထားသော တစ်ဦးချင်းသီးသန့် slip ring ဖြေရှင်းချက်များကို ပေးဆောင်ပြီး မတူညီသောအခြေအနေများ၏ ပါဝါ၊ ဝန်ဆောင်မှုသက်တမ်း၊ ပတ်ဝန်းကျင်နှင့် တိကျမှုလိုအပ်ချက်များကို တိကျစွာကိုက်ညီစေပြီး အဆင့်မြင့်အလိုအလျောက်စနစ်ပစ္စည်းများ၏ တည်ငြိမ်သောလည်ပတ်မှုကို ကာကွယ်ပါသည်။

အစားအစာ၊ နေ့စဉ်ဓာတုပစ္စည်းများ၊ ဆေးဝါးများနှင့် အခြားစက်မှုလုပ်ငန်းများအတွက် ထုပ်ပိုးမှုအလိုအလျောက်ထုတ်လုပ်မှုလိုင်းများတွင်၊ EtherCAT ဘတ်စ်ကားသည် ၎င်း၏ မြင့်မားသော real-time စွမ်းဆောင်ရည်နှင့် မြင့်မားသော ထပ်တူပြုခြင်းကြောင့် multi-axis servo ချိတ်ဆက်မှု၊ visual positioning နှင့် မြန်နှုန်းမြင့်ဖြတ်တောက်မှုကို အကောင်အထည်ဖော်ရန် မြန်နှုန်းမြင့်ထုပ်ပိုးပစ္စည်းကိရိယာများအတွက် အဓိကဆက်သွယ်ရေးဖြေရှင်းချက်ဖြစ်လာခဲ့သည်။ သို့သော်၊ ထုတ်လုပ်မှုလိုင်းအများစုသည် မမှန်သောပစ္စည်းကိရိယာများ ထစ်ငေါ့ခြင်း၊ ဘတ်စ်ကားအမှားများ၊ data packet ဆုံးရှုံးမှုနှင့် အရေးပေါ်ပိတ်ခြင်းအပါအဝင် ဖြေရှင်းရခက်သောချို့ယွင်းချက်များနှင့် မကြာခဏကြုံတွေ့ရလေ့ရှိသည်။

ထိုကဲ့သို့သော ချို့ယွင်းချက်များသည် အလွန်လှည့်စားတတ်ပါသည်။ စက်ကိရိယာများသည် ပြန်လည်စတင်ပြီးနောက် ယာယီပြန်လည်ကောင်းမွန်လာနိုင်ပြီး ရိုးရာလျှပ်စစ်ပြဿနာရှာဖွေခြင်း၊ ဆားကစ်စစ်ဆေးခြင်းနှင့် ပရိုဂရမ်အမှားပြင်ဆင်ခြင်းမှတစ်ဆင့် ရှာဖွေ၍မရပါ၊ ထုတ်လုပ်မှုလည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုကို အချိန်ကြာမြင့်စွာ အနှောင့်အယှက်ဖြစ်စေနိုင်ပါသည်။ ထုပ်ပိုးစက်များ၏ ရံဖန်ရံခါ EtherCAT ပြတ်တောက်မှုနှင့် ပိတ်သွားသော ချို့ယွင်းချက်အများစုသည် စနစ် သို့မဟုတ် ဆားကစ်ပြဿနာများကြောင့် မဟုတ်ဘဲ မြန်နှုန်းမြင့်လည်ပတ်မှုအခြေအနေများအောက်တွင် မတည်ငြိမ်သော slip ring အချက်ပြမှုထုတ်လွှင့်မှုကြောင့်ဖြစ်ကြောင်း လုပ်ငန်းခွင်အတွင်း ဖြစ်ရပ်အများအပြားက သက်သေပြနေပါသည်။ ဤဆောင်းပါးသည် စိတ်ကြိုက် slip ring များသည် အစစ်အမှန်ပရောဂျက်ဖြစ်ရပ်မှတစ်ဆင့် “ပြဿနာ-ဖြေရှင်းချက်-ရလဒ်” ယုတ္တိဗေဒကို လိုက်နာ၍ ထုပ်ပိုးမှုလိုင်းဆက်သွယ်ရေးချို့ယွင်းချက်များကို မည်သို့လုံးဝဖယ်ရှားပေးသည်ကို ပြည့်စုံစွာခွဲခြမ်းစိတ်ဖြာထားပါသည်။

၁။ စီမံကိန်းနောက်ခံနှင့် လုပ်ငန်းခွင်ချို့ယွင်းမှုဖြစ်စဉ်

ပြည်တွင်းနေ့စဉ်ဓာတုဗေဒလုပ်ငန်းကြီးတစ်ခု၏ မြန်နှုန်းမြင့်ခေါင်းအုံးထုပ်ပိုးထုတ်လုပ်မှုလိုင်းများစွာတွင် မူလက ပြည်ပမှတင်သွင်းသောအမှတ်တံဆိပ်၏ အထွေထွေရည်ရွယ်ချက် slip ring များတပ်ဆင်ထားသည်။ တစ်နှစ်ကြာ တည်ငြိမ်စွာလည်ပတ်ပြီးနောက်၊ စက်ပစ္စည်းသည် အောက်ပါလက္ခဏာများနှင့်အတူ မကြာခဏ ပြတ်တောက်မှုများ စတင်ခံစားရသည်။

၁။ စက်ပစ္စည်းကို မြန်နှုန်းမြင့် စဉ်ဆက်မပြတ် လည်ပတ်နေစဉ်အတွင်း EtherCAT ဘတ်စ်ကား အမှား၊ ဒေတာဘောင် ပျောက်ဆုံးမှုနှင့် slave station အော့ဖ်လိုင်း အပါအဝင် စနစ်အချက်ပေးသံများ မကြာခဏ ဖြစ်ပေါ်လေ့ရှိသည်။

၂။ ချို့ယွင်းချက်များသည် ပုံသေစည်းမျဉ်းများမရှိဘဲ ကျပန်းဖြစ်ပေါ်လေ့ရှိပြီး ပြင်းထန်သောကိစ္စများတွင် စက်တစ်ခုလုံးကို အရေးပေါ်ပိတ်ပစ်ခြင်းဖြင့် ထုတ်လုပ်မှုစည်းချက်ကို အနှောင့်အယှက်ဖြစ်စေသည်။

၃။ ပြန်လည်စတင်ပြီးနောက် စက်ပစ္စည်းသည် ယာယီပြန်လည်ကောင်းမွန်လာပြီး လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းရေးဝန်ထမ်းများသည် ကွန်ရက်ကြိုးများ၊ အင်တာဖေ့စ်များ၊ ဆာဗို ကန့်သတ်ချက်များနှင့် ပရိုဂရမ်ကုဒ်များကို စစ်ဆေးပြီးနောက်တွင်ပင် ပုံမှန်မဟုတ်သောအရာများကို ရှာဖွေမတွေ့ရှိကြပါ။

ရေရှည်ထပ်ခါတလဲလဲချို့ယွင်းမှုများသည် ထုတ်လုပ်မှုလိုင်းလည်ပတ်မှုနှုန်းလျော့ကျခြင်း၊ ထုပ်ပိုးမှုမညီမညာဖြစ်ခြင်းနှင့် မှားယွင်းသောဖြတ်တောက်ခြင်းကဲ့သို့သော ချို့ယွင်းချက်ရှိသောထုတ်ကုန်များတိုးလာခြင်း၊ ကုန်ကြမ်းဆုံးရှုံးမှုများ အဆက်မပြတ်တိုးပွားလာခြင်း၊ အလုပ်သမားပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်နှင့် ပိတ်သိမ်းမှုဆုံးရှုံးမှုများကို တိုက်ရိုက်ဖြစ်ပေါ်စေပြီး လုပ်ငန်း၏ ကြီးမားသောနှင့် တည်ငြိမ်သောထုတ်လုပ်မှုကို ပြင်းထန်စွာထိခိုက်စေပါသည်။

၂။ နက်နဲသော အရင်းခံအကြောင်းရင်း ခွဲခြမ်းစိတ်ဖြာခြင်း

အဆင့်ဆင့်ခွဲခြားစမ်းသပ်မှု၊ ဒိုင်းနမစ်အချက်ပြစောင့်ကြည့်ခြင်းနှင့် အလုပ်လုပ်သည့်အခြေအနေ သရုပ်ဖော်အတည်ပြုခြင်းမှတစ်ဆင့် ကျွန်ုပ်တို့၏နည်းပညာအဖွဲ့သည် အဓိကချို့ယွင်းမှုအကြောင်းရင်းကို နောက်ဆုံးတွင် အတည်ပြုခဲ့သည်-ဘုံဖွဲ့စည်းပုံနှင့်ပစ္စည်းများပါရှိသော အထွေထွေရည်ရွယ်ချက်သာမန် slip ring များသည် EtherCAT ၏ မြင့်မားသောကြိမ်နှုန်းနှင့်တပြေးညီဆက်သွယ်ရေးလုပ်ငန်းခွင်အခြေအနေများနှင့် လိုက်လျောညီထွေဖြစ်အောင်မလုပ်နိုင်ပါ။.

ထုပ်ပိုးစက်သည် မြန်နှုန်းမြင့်ဖြင့် အချိန်ကြာမြင့်စွာ လည်ပတ်သည့်အခါ၊ သာမန် slip ring များ၏ single-point contact သည် အနည်းငယ်တုန်ခါမှုနှင့် radial runout ကို ဖြစ်ပေါ်စေပြီး contact resistance ၏ dynamic fluctuation ကို ဖြစ်ပေါ်စေပါသည်။ EtherCAT bus သည် အလွန်မြင့်မားသော signal continuity နှင့် stability လိုအပ်သောကြောင့်၊ ခုခံမှုအနည်းငယ်သည် ချက်ချင်း signal ပြတ်တောက်ခြင်းနှင့် data frame ဆုံးရှုံးမှုကို ဖြစ်စေပြီး နောက်ဆုံးတွင် bus error များနှင့် equipment ပိတ်သွားခြင်းတို့ကို ဖြစ်စေပါသည်။ အတိုချုပ်ပြောရလျှင် ရိုးရာ slip ring များသည် အခြေခံ power supply လိုအပ်ချက်များကိုသာ ဖြည့်ဆည်းပေးပြီး စက်မှုလုပ်ငန်းသုံး high-speed bus များ၏ high-pricity transmission scenario များအတွက် လုံးဝမသင့်တော်ပါ။

၃။ ပစ်မှတ်ထား စိတ်ကြိုက်ပြုလုပ်ထားသော slip ring ဖြေရှင်းချက်

၂၄ နာရီ စဉ်ဆက်မပြတ်လည်ပတ်မှု၊ မြန်နှုန်းမြင့်လည်ပတ်မှု၊ EtherCAT အချိန်နှင့်တပြေးညီထုတ်လွှင့်မှုနှင့် ရှုပ်ထွေးသောလျှပ်စစ်သံလိုက်ပတ်ဝန်းကျင်အပါအဝင်ထုပ်ပိုးပစ္စည်းကိရိယာများ၏အလုပ်လုပ်ပုံများနှင့်ပေါင်းစပ်ခြင်းဖြင့်ကျွန်ုပ်တို့သည်စတင်ခဲ့သည်ထုပ်ပိုးစက်များ၏ EtherCAT ဘတ်စ်ကားများအတွက် အထူးတိကျသော slip ring ဖြေရှင်းချက်အဓိက နာကျင်မှုအချက်များကို ရှုထောင့်သုံးမျိုးမှ ဖြေရှင်းရန်- ဖွဲ့စည်းပုံ၊ ပစ္စည်းနှင့် အနှောင့်အယှက်ကင်းသော စွမ်းဆောင်ရည်

(1) များစွာသောအမှတ် parallel elastic contact structure သည် ချက်ချင်းပြတ်တောက်မှုကို ဖယ်ရှားပေးသည်

ရိုးရာ single-point contact ဒီဇိုင်းကို စွန့်လွှတ်ပြီး multi-point parallel elastic contact structure သည် မြန်နှုန်းမြင့်လည်ပတ်မှုကြောင့် ဖြစ်ပေါ်လာသော တုန်ခါမှုနှင့် radial deviation ကို ထိရောက်စွာ ချိန်ညှိပေးပြီး လည်ပတ်မှုတစ်လျှောက်လုံး တည်ငြိမ်သော contact ကို ထိန်းသိမ်းပေးကာ မြန်နှုန်းမြင့်လုပ်ငန်းခွင်အခြေအနေများအောက်တွင် ချက်ချင်း contact ညံ့ဖျင်းခြင်းနှင့် signal အနှောင့်အယှက်ဖြစ်ခြင်း၏ မမြင်ရသောအန္တရာယ်များကို လုံးဝဖယ်ရှားပေးပြီး ရုပ်ပိုင်းဆိုင်ရာအဆင့်မှ ထုတ်လွှင့်မှုဆက်လက်ဖြစ်ပေါ်နေစေရန် သေချာစေသည်။

(၂) ရွှေချထားသော ဟောင်းနွမ်းမှုဒဏ်ခံနိုင်သော ထိတွေ့ပစ္စည်းသည် မြင့်မားသောကြိမ်နှုန်း အချက်ပြမှုထုတ်လွှင့်မှုကို တည်ငြိမ်စေသည်

မြင့်မားသောသန့်စင်သောရွှေဖြင့်ချထားသော ဟောင်းနွမ်းမှုဒဏ်ခံနိုင်သော ထိတွေ့မှုပစ္စည်းကို အသုံးပြုထားပြီး၊ ၎င်းတွင် အလွန်နိမ့်သော ထိတွေ့မှုခုခံမှု၊ အနည်းဆုံးခုခံမှုအတက်အကျ၊ ဟောင်းနွမ်းမှုခံနိုင်ရည်နှင့် ပင်ပန်းနွမ်းနယ်မှုခံနိုင်ရည်ရှိမှုတို့၏ အဓိကအားသာချက်များရှိပြီး EtherCAT ၏ မြင့်မားသောကြိမ်နှုန်းကွာခြားမှုအချက်ပြထုတ်လွှင့်မှုဝိသေသလက္ခဏာများနှင့် ကိုက်ညီစေပြီး၊ ခုခံမှုမျိုးဗီဇပြောင်းလဲမှုကြောင့်ဖြစ်ပေါ်လာသော ဘတ်စ်ကားကျဆင်းမှု၊ ထပ်တူကျမှုပျက်ကွက်မှုနှင့် အော့ဖ်လိုင်းချို့ယွင်းမှုများကို ဖယ်ရှားပေးပါသည်။

(၃) စိတ်ကြိုက်ကာကွယ်မှုနှင့် အနှောင့်အယှက်ကင်းသောဒီဇိုင်းသည် ရှုပ်ထွေးသောထုတ်လုပ်မှုလိုင်းပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်ပေးသည်

ထုပ်ပိုးထုတ်လုပ်မှုလိုင်းများတွင် servo မော်တာများနှင့် frequency converter များ၏ သိပ်သည်းသော အပြင်အဆင်ကို ရည်ရွယ်၍ ကျွန်ုပ်တို့သည် အတွင်းပိုင်းဝါယာကြိုးဖွဲ့စည်းပုံကို အကောင်းဆုံးဖြစ်အောင်ပြုလုပ်ပြီး EMC လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုကို ထိရောက်စွာခွဲထုတ်ရန်၊ EtherCAT အချက်အလက်ထုတ်လွှင့်မှု၏ သမာဓိနှင့် အချိန်နှင့်တပြေးညီစွမ်းဆောင်ရည်ကို သေချာစေရန်နှင့် ပြင်ပပတ်ဝန်းကျင်ဆိုင်ရာအချက်များကြောင့် ဖြစ်ပေါ်လာသော ဆက်သွယ်ရေးဆိုင်ရာ မူမမှန်မှုများကို ရှောင်ရှားရန် သီးသန့်အချက်ပြဒိုင်းလွှာတစ်ခုကို တည်ဆောက်ပါသည်။

၄။ ကွင်းဆင်းလုပ်ငန်းဆောင်ရွက်မှုအကျိုးသက်ရောက်မှုနှင့် ဖောက်သည်တန်ဖိုး

စိတ်ကြိုက်ပြုလုပ်ထားသော slip ring များကို တပ်ဆင်ပြီး အစားထိုးပြီးနောက်၊ စက်ပစ္စည်း၏ EtherCAT bus ချို့ယွင်းချက်အားလုံးကို လုံးဝဖယ်ရှားလိုက်ပါသည်။အပြည့်အဝ ဝန်အား စဉ်ဆက်မပြတ် လည်ပတ်မှု အတည်ပြုခြင်း ၁၂ လဒေတာပက်ကက်ပျောက်ဆုံးခြင်း၊ ဘတ်စ်ကားအမှား သို့မဟုတ် ရုတ်တရက်ပိတ်ခြင်းမရှိဘဲ ဆက်သွယ်ရေးအောင်မြင်မှုနှုန်းမှာ 100% တည်ငြိမ်စွာရှိနေခဲ့သည်။

ထုတ်လုပ်မှုထိရောက်မှုအရ ထုတ်လုပ်မှုလိုင်း၏ ထိရောက်သောလည်ပတ်မှုနှုန်းသည် ၁၂% ကျော်တိုးလာပြီး ထုပ်ပိုးမှုချို့ယွင်းမှုနှုန်းသည် ၀.၁% အတွင်း ကျဆင်းသွားခဲ့သည်။ ၎င်းသည် မမျှော်လင့်ဘဲ ပိတ်သိမ်းခြင်းကြောင့် ဖြစ်ပေါ်လာသော စွမ်းရည်ဆုံးရှုံးမှုနှင့် ပစ္စည်းဖြုန်းတီးမှုများကို လုံးဝဖယ်ရှားပေးခဲ့သည်။ တစ်ချိန်တည်းမှာပင်၊ စိတ်ကြိုက်ပြုလုပ်ထားသော slip ring များ၏ ရေရှည်ပြုပြင်ထိန်းသိမ်းမှုမလိုအပ်သော စက်ဝန်းကို သိသိသာသာ တိုးချဲ့ထားပြီး စက်ပစ္စည်းစစ်ဆေးခြင်းကြိမ်နှုန်းနှင့် လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကို သိသိသာသာ လျှော့ချပေးပြီး လုပ်ငန်းများအတွက် စက်ပစ္စည်းလည်ပတ်မှုတည်ငြိမ်မှုနှင့် ထုတ်လုပ်မှုကုန်ကျစရိတ်လျှော့ချခြင်းနှင့် ထိရောက်မှုတိုးတက်စေခြင်းဟူသော နှစ်ထပ်ရည်မှန်းချက်များကို အမှန်တကယ်အကောင်အထည်ဖော်ပါသည်။

၅။ နိဂုံးချုပ်

ထုပ်ပိုးစက်များ၏ EtherCAT ဆက်သွယ်ရေးချို့ယွင်းချက်အများစုသည် လျှပ်စစ်စနစ် သို့မဟုတ် ပရိုဂရမ်ကုဒ်ပြဿနာများကြောင့် မဟုတ်ဘဲ၊ ကုဒ်များအကြား မကိုက်ညီမှုကြောင့် ဖြစ်ပေါ်လာသော recessive ချို့ယွင်းချက်များဖြစ်သည်။အထွေထွေရည်ရွယ်ချက် slip ring များနှင့် မြင့်မားသောတိကျမှုရှိသော ဘတ်စ်ကားလုပ်ငန်းခွင်အခြေအနေများလျှပ်စစ်ပြဿနာများကို မျက်စိစုံမှိတ်ပြီး ပြဿနာရှာဖွေဖြေရှင်းမည့်အစား၊ အကောင်းဆုံးဖွဲ့စည်းပုံနှင့် ခုခံမှုအတက်အကျနည်းသော ပရော်ဖက်ရှင်နယ် ဘတ်စ်ကား-သီးသန့် slip ring များကို ရွေးချယ်ခြင်းသည် ထိုကဲ့သို့သော ချို့ယွင်းချက်များကို လျင်မြန်စွာ ဖယ်ရှားရန် အကောင်းဆုံးဖြေရှင်းချက်ဖြစ်သည်။ အလိုအလျောက်စက်ပစ္စည်းများအတွက် စိတ်ကြိုက် slip ring ဖြေရှင်းချက်များကို အာရုံစိုက်ခြင်းဖြင့်၊ ကျွန်ုပ်တို့သည် မြန်နှုန်းမြင့်ထုပ်ပိုးထုတ်လုပ်မှုလိုင်းများနှင့် တိကျသော ဘတ်စ်ကားဂီယာအခြေအနေများအတွက် သီးသန့်ဖြေရှင်းချက်များကို ပေးဆောင်ပြီး စီးပွားရေးလုပ်ငန်းများအား ထိရောက်မှု၊ တည်ငြိမ်မှုနှင့် အမှားနည်းသော စက်ပစ္စည်းလည်ပတ်မှုကို သဘောပေါက်စေရန် ကူညီပေးပါသည်။
